Visión general
Una máquina y tiene dos funciones: inserción de papel de guarnición y pegamento inclinado. Esta máquina utiliza la rotación del rodillo de agarre estilo máquina de clasificación para anidar una firma en el medio de otra firma para realizar la función de inserción de papel de guarnición; o después de las firmas, las páginas simples o dobles se toman por separado. Superponga y pegue para lograr la función de pegar. Todo el proceso de inserción de páginas y las funciones de pegado de páginas se completa de forma continua y automática.Aplicación de la función de inserción de páginas: adecuada para libros de tapa dura, exquisitos álbumes de imágenes o blocs de notas avanzados para operar las portadas antes de que se bloquee el bloque del libro. Es el mejor equipo auxiliar para la máquina de coser.Aplicación de la función de pegado de páginas: no solo es adecuado para la operación de pegado de libros de tapa dura o blocs de notas avanzados en el forro del anillo antes de la línea de bloqueo del bloque de libros, sino también para la operación de pegar y extender páginas. antes de la línea de bloqueo del bloque del libro del exquisito libro de imágenes.
Los principales parámetros técnicos:
Estructura y función
La máquina se compone de marco, transmisión, agarre de página, detección, inserción de papel de guarnición, encolado, pegado y control electrónico de la colección de páginas. El bastidor está hecho de acero de alta calidad y la transmisión está compuesta por un motor trifásico con freno y un convertidor de frecuencia. La estructura de agarre es similar al mecanismo de agarre de una máquina compactadora. Procesamiento controlado, el conjunto de páginas se gira 360 grados mediante la boquilla de aire de paginación, el encolado se puede mover mediante un motor separado, la posición de encolado y el espesor del encolado se pueden ajustar, el encolado y el cierre están unidos a presión por el eje de laminación y separados por presión Dispuesta en la cinta transportadora para salida
Instalación de la máquina
Al instalar la máquina, debe dejarse una cierta distancia en el reverso de la máquina para facilitar el mantenimiento y el mantenimiento. Utilice los tornillos de ajuste de las cuatro esquinas debajo de la máquina para instalar la máquina horizontalmente (se proporciona una llave con la máquina) y luego conéctela a la mesa de recolección. Antes de conectarse a la fuente de alimentación, debe haber un técnico eléctrico a tiempo completo. Después de comprender completamente el contenido relevante de este manual, realice el cableado (al realizar el cableado, la dirección de la bomba de aire debe seguir la dirección de la flecha).
Operación y uso
Para tener un nombre uniforme para la narración, de acuerdo con el nombre habitual, el folleto o el pliegue de dos páginas que se va a pegar se denomina forro anular; y las páginas o firmas a marcar se denominan colectivamente firmas. A continuación se describen los pasos generales utilizados en la operación.
Ajustes antes de comenzar
1.1 ： De acuerdo con el tamaño de la firma o del forro del anillo a procesar, ajuste simétricamente los topes laterales izquierdo y derecho 1, 2 con la ranura como centro (ver Figura 1) Cuando el tamaño de la firma o el forro del anillo que se está procesando sea menor superior a 160 mm, los topes del lado izquierdo y derecho se instalan en posiciones de intercambio, es decir, el lado exterior del tope funciona como una regla de tope.
1.2 ： Según el tamaño de la firma o el forro del anillo a procesar, seleccione el panel de movimiento de libros. Hay tres paneles para caminar libros, uno está instalado en el host y el otro está en la caja de accesorios. Las dimensiones de ancho son respectivamente 157, 200 y 282 mm. Generalmente, cuando procese firmas de gran tamaño o forros de anillos, use una ancha, de lo contrario use una pequeña. Después de la selección, se reemplaza e instala en la placa de posicionamiento. (Ver figura 2)
1.3 ： Ajuste de la altura de la posición de caída de la firma o el forro del anillo Agite el volante de modo que la distancia de la ranura de acero en ángulo en la isla central de la rueda de la cinta transportadora sea el ancho de la firma más unos 20 mm (dependiendo del grosor de la cinta transportadora). el papel, se puede aumentar o acortar). A continuación, ajuste la posición del rodillo de presión (Figura 2 y Figura 3) para asegurarse de que la firma o el revestimiento del anillo corran bajo el control del rodillo de presión, es decir, no se permita que caiga libremente durante el funcionamiento. Hay dos juegos de rodillos de presión, según el tamaño de la firma del libro y el forro del anillo para decidir si usar un juego o dos juegos.
1.4 ： Ajuste el mecanismo de la página Cuando seleccione la función de portada de página, ajuste la altura de la boquilla de separación del papel de acuerdo con el tamaño de la firma.

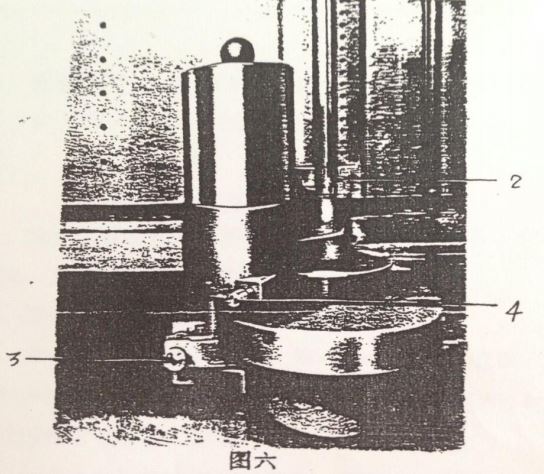

1.5 ： Ajuste del mecanismo de pegamento Como se muestra en la figura 5, el grosor del pegamento se puede controlar ajustando el tornillo 4; de acuerdo con el grosor del revestimiento del anillo, el tornillo 3 se puede ajustar en consecuencia. El engranaje del cubo de goma debe moverse hasta el engranaje impulsado por el motor de pegamento, y luego el motor de pegamento se enciende para remover el pegamento y evitar que se solidifique. Cuando el turno está apagado, debe verter el pegamento restante y limpiar el cubo de pegamento.
2 、 Ajustes después de comenzar

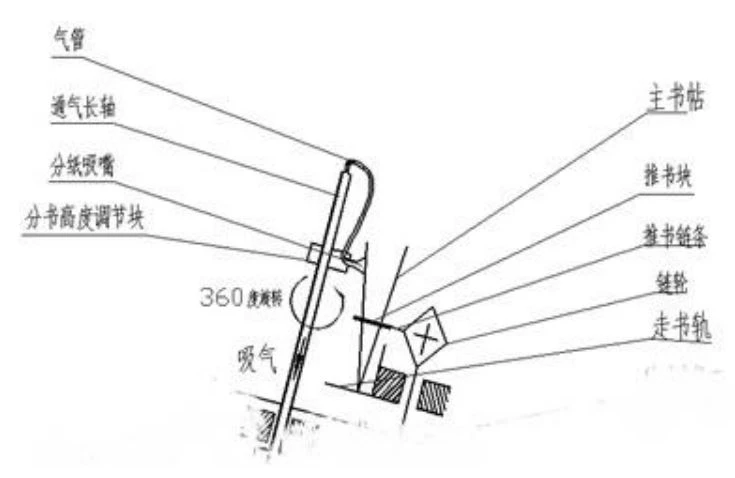

2.1 ： Para firmas de papel fino de una sola página o papel grueso con pliegues múltiples, se deben realizar los siguientes ajustes para garantizar que la boquilla de succión pueda succionarse suavemente durante la picadura. (Imagen 1): Afloje el tornillo 3 y mueva la placa guía hacia adelante o hacia atrás. Al mismo tiempo, la placa de guía también se puede mover hacia adelante para evitar hojas dobles o postes dobles. 2.2 ： Para evitar hojas dobles o postes dobles, la boquilla de soplado aflojará las firmas o revestimientos de anillos en la tabla de apilamiento (dentro del área de aproximadamente 5 mm), de modo que haya un espacio claro entre las firmas o los forros de los anillos. El volumen de aire se puede ajustar mediante la válvula giratoria debajo de la placa de apilamiento y, al mismo tiempo, se puede ajustar el tornillo de localización, la longitud extendida y la longitud extendida.
